ПУНКТ КОНТРОЛЯ

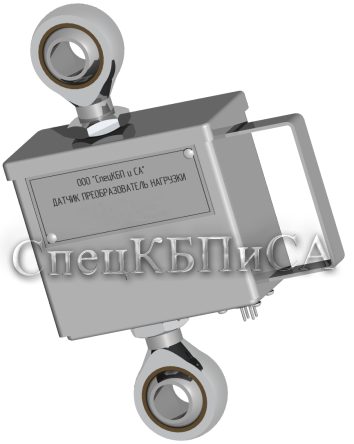

ДАТЧИК-ПРЕОБРАЗОВАТЕЛЬ НАГРУЗКИ

Датчик – преобразователь гололедной нагрузки (ДПН) производит контроль воздействия гололедно–ветровой нагрузки на провод ВЛ и преобразует полученное значение в физическую величину.

По запросу от МЛП датчик передает измеренное значение и другую служебную информацию.

Монтаж датчика производится между траверсой и поддерживающей гирляндой изоляторов. Для сопряжения с линейной арматурой опоры ВЛ в конструкции датчика используются стандартные элементы сцепной арматуры. Линейный размер датчика, уменьшающий высоту подвеса провода или грозотроса, составляет не более 350 мм.

ФАКТЫ

Возможности установки датчика-преобразователя нагрузки:

на один провод

в расщепленной фазе

с одним изолятором

с двумя и более изоляторами

с V-образной подвеской

в натяжной гирлянде

на многостоечных опорах

Технические характеристики ДПН

Параметр

Значение

Диапазон контролируемых нагрузок

от 0 до 15 000 кг

(зависит от типа датчика)

Погрешность измерений

  0 .. 2 000 кг

  2 000 кг .. 15 000 кг



± 5 кг

± 20 кг

Новая версия датчика - преобразователя гололедной нагрузки оснащена радио интерфейсом для передачи данных и автономным источником питания.

Интерфейс передачи данных

радио

Питание датчика

литиевый элемент

Срок службы

       - минимальный

       - расчетный



5 лет

10 лет

Дальность связи

до 500 м

Частота работы радио модуля

863 - 870 МГц
